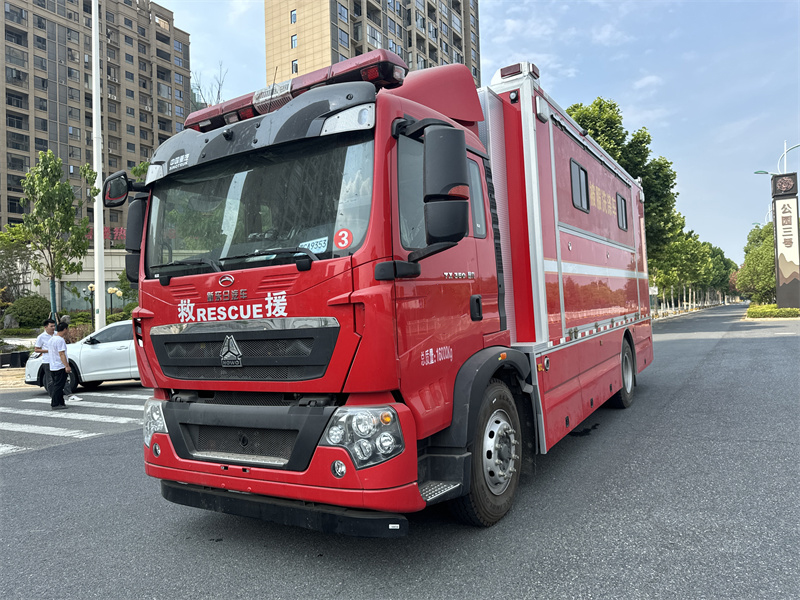

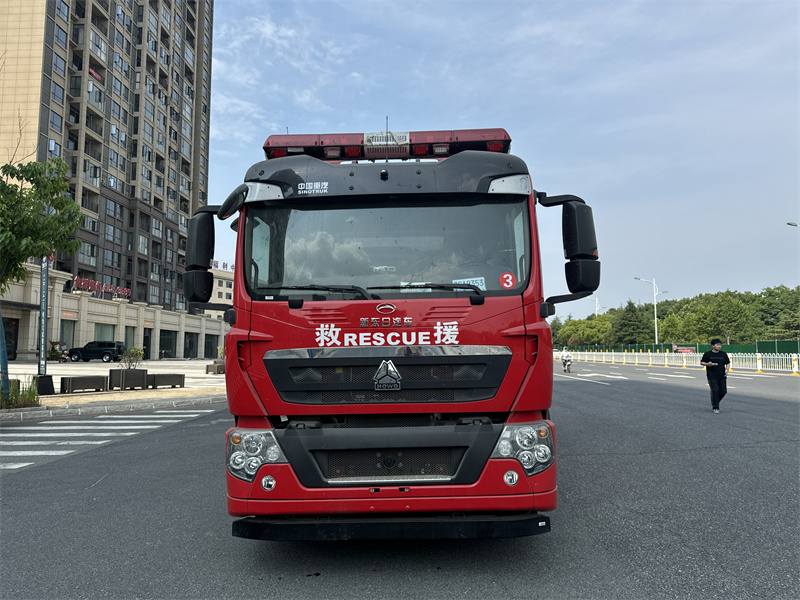

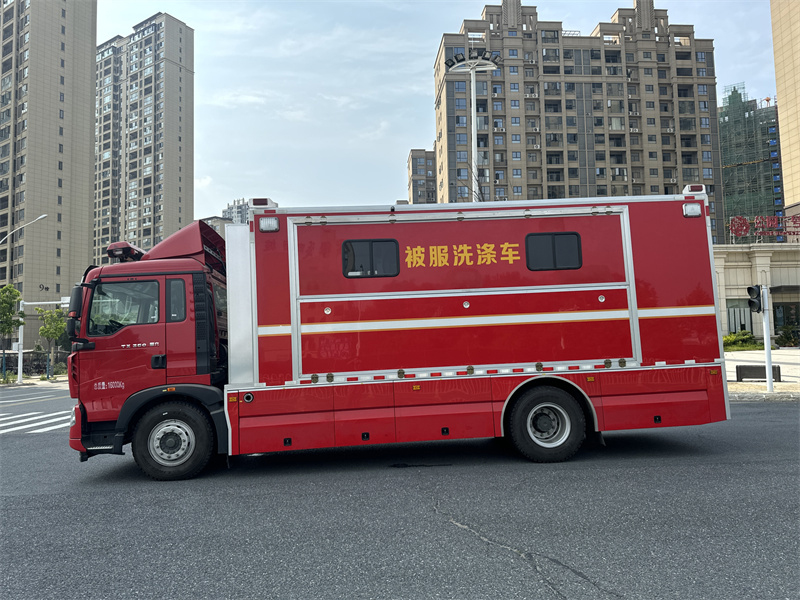

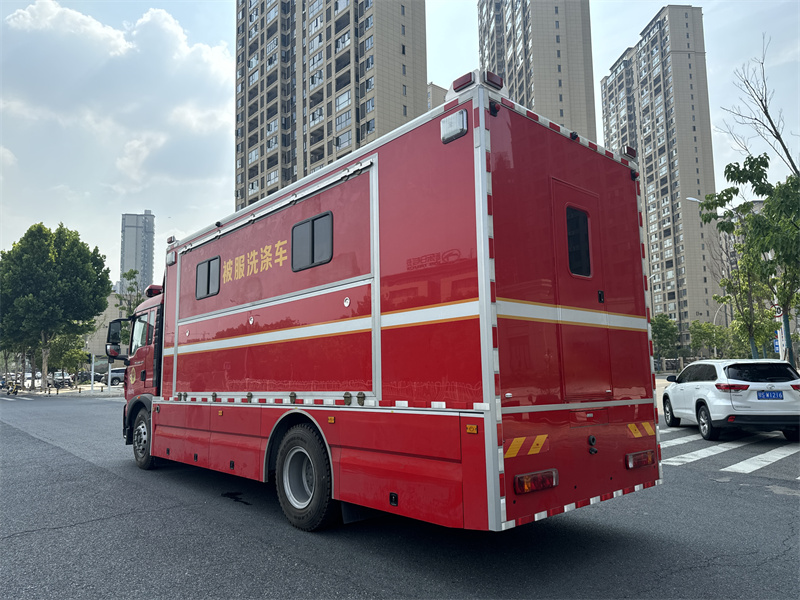

新東日牌YZR5160XBXZ6型被服洗滌車主要由重汽豪沃底盤、上裝廂體、左右側無線遙控液壓拓展系統、供排水系統、供電系統、洗滌設備、晾曬系統、照明系統、**示系統等組成。

1.2、新東日牌YZR5160XBXZ6型被服洗滌車主要配置

新東日牌YZR5160XBXZ6型被服洗滌車產品，廣泛適用于消防救援、醫療衛生保障、**路政、石油勘探、工礦企業等單位臨時應急生活保障等。

整車性能符合 GB1589-2016《汽車、掛車及汽車列車外廓尺寸、軸荷及質量限值》、GB7258-2017《機動車運行安全技術條件》等**法規要求，隨車器材符合**相關標準要求。

整車滿足****標準和技術要求，該車型是經相關檢測機構認證及檢驗合格，交車時提供《中華人民共和國機動車底盤出廠合格證》和《中華人民共和國機動車整車出廠合格證》，以及工業和信息化部道路機動車輛產品公告彩色復印件。

     被服洗滌車改裝后整車外形尺寸 (mm，長*寬*高)：9260*2550*3850

上裝廂體為整體式框架結構，廂體龍骨采用優質矩形管材焊接，上裝廂體四壁內裝飾為鋁合金板（復合板結構，厚度約45mm），地板均為鋁合金花紋板3mm，布置可清洗地墊，可耐消毒液及洗滌品腐蝕，耐用性更好。

廂體四壁和頂板外蒙皮為2mm鋁合金板，廂體兩側上部外廓采用專用型材包角，滿足整車結構強度要求。整車顏色為消防紅，整車外觀噴涂符合消防救援局**噴涂要求。

車輛上裝材質滿足防腐要求，車輛電器線路、電器接地裝置、各類接口(含油、水、電、氣接口)符合**標準，操作說明等標識全部采用中文。

被服洗滌車配有登頂爬梯及扶手，可方便的登上車頂。車輛任何涉及人員登入的位置均設置防滑處理。

洗滌作業保障能力：本車具有沖洗消毒預處理功能，配備2臺25KG工業級洗脫烘一體機，2臺10KG洗烘一體機，半小時內可一次性滿足25KG洗滌脫水烘干工作量；整車單次**洗衣工作能力60kg；整車單次**烘干工作能力60 kg；可實現前處理沖洗消毒、大容量洗滌、快速脫水烘干、便捷晾曬、規范整理儲存等野外生活保障需要，對大件/小件被服衣物分類洗滌，對外套/內衣分機洗滌。

整車單次**洗衣工作能力60kg；整車單次**烘干工作能力60 kg；

改裝后整車外形尺寸 (mm，長*寬*高)：9260*2550*3850。

排放標準：國Ⅵ（符合**現行排放標準）；

發動機功率257kw；

底盤：國產二類貨車底盤；

驅動形式：4×2

底盤油箱容積 300L

變速箱：手動

**車速:101km/h，配 90km/h 電子限速器。

配置子午線鋼絲胎、配備原車全尺寸備胎，發動機及主要部件監測系統、胎壓監測等設備；

制動系統：汽車電子穩定**系統（ESC），緩速器

駕乘室布局結構：平頭前翻，單排半駕駛室，主駕氣動懸浮座椅可多向調節，多功能方向盤

駕乘室安全設置：前排座椅均設置預緊安全帶，雙門電動升降玻璃，電子中控鎖，安全氣囊。

配備冷暖空調，電動后視鏡、電動后視鏡加熱，增加車門、安全帶蜂鳴器；

配置車載逆變器，2A USB 接口，220V** 交流電源接口，交流接口采用**插，滿足兩插、 三插等各類不同插頭的需求；

安裝 360 度全景影像，含前后可視行車記錄儀，含倒車雷達，存儲卡128G、高清顯示屏9 英寸。

支持 PDT 制式，模擬+數字雙模制式，中英文顯示，頻率范圍：350-400M。頻點與使用單 位現有頻點兼容，能接入使用單位現有專用網絡；信道：≥1000 個；信道間隔： 12.5KHz/20KHz/25KHz/；工作電壓 13.6V±15%，天線阻抗 50Ω；防水防塵≥IP54;含吸盤天線， 支持北斗定位功能。

車輛頂部安裝有長排紅色**，駕駛室內設置****報器(功率200W)，廂體左右和后 部安裝有紅白頻閃燈和場地照明 LED 燈。

音頻：可通過手機藍牙播放音頻，帶** USB 接口可播放音頻。

整車配備交直流兩種照明，滿足工作照明和應急照明需求。

配備市電手動線纜盤 2 套30 米，線纜規格 4*10mm2

配置發電機（組），發電機額定功率40KW，電壓：380V，頻率：50HZ，滿足洗滌車所 有設備同時開啟的用電負荷需求，7 米范圍內工作噪音≤60dB，可進行發電機（組）供電和市電 供電兩種模式的互相切換，市電供電部分宜采用兩相電。

可采用車載發電機及外接市電的方式為整車各設備供電，供電接口負載功率 380V 和 220V。

骨架采用高強度鋼材，外表面為鋁板，陽極氧化處理

 主要材質型號：鋼板材質 Q23** ，厚度 6mm；鋁合金板 5 系，厚度 2mm。

車內底部敷設防滑鋁板，厚度3mm，布置可清洗地墊

拓展操作區每側支撐腿設置數量3 個，下翻踏板兩側靠邊設置可拆卸扶手

廂體頂部安裝照明燈和應急燈5 個，廂體外部兩側分別安裝有場地照明燈，供夜間廂 體外兩側照明用，總功率：≥4×500w；

廂體兩側采用翼門設計，具備展開、半展開功能，全展開后作業面積增加 1 倍，展開后 下有多點支撐平臺，配有遮雨棚和上下鋁合金梯；兩側展翼門打開后，在上翻門內側各設置 2 排 固定掛衣橫桿，長度3 米，便于晾曬衣物。

配備置物架10 個、收納箱10 個。

車廂底部設有統一排水接口，直徑 65mm（卡式母口），配備排水管供集中排放污水。

設置4 套洗滌烘干設備，分別為 10kg、25kg 各2 套，具有洗滌、脫水和烘干功 能。洗滌烘干時間可調，烘干機功率8KW，半小時內同時烘干被服25 公斤。

能完成對作訓服、戰斗服和日常衣物等服裝的洗脫烘，同時不損壞衣物原有性能。

凈水箱儲水量：1000L，車載水處理裝置，制水量1T/h，凈水系統經過砂濾、碳濾、 軟水器等處理后達到生活用水要求，凈化增配軟體水罐及潛水泵；

凈水箱采用優質 304 不銹鋼材質制作，具有保溫層，耐腐蝕。凈水箱前后設有加強結構。箱體內設置縱、橫防蕩板；

凈水箱具有電加熱功能，能保證在高寒地區執勤時凈水箱內部不結冰；

設有液位計，能監測水液位，同時具有低液位報**功能

整車用水管路**位設置排空閥，管路設有氣路吹掃裝置，在不使用時能將管路內液體吹掃干凈。

設置直徑 65mm（卡式公口）、25mm 兩種類型口徑進水口。

污水排放方式：污水采用直排方式排出車外。

廂體所有焊接金屬面應打磨光滑、無毛刺，并噴漆處理。

顏色及涂裝：按消防救援車輛外觀制式涂裝要求進行涂裝，車輛涂裝符合《**綜合性 消防救援車輛外觀制式涂裝規范》。

附底盤使用手冊 2 份；底盤維護手冊 2 份；上裝使用維護手冊 2 份；車輛零件目錄 2 份； 安全操作光盤 2 張；底盤電氣原理圖 1 套；發動機號和底盤號拓印件 2 套；底盤保修卡 1 份；底 盤及其他進口裝備貨物證明 1 份、車輛一致性證書 1 份、底盤合格證 1 份等。

配備一套隨車工具、一套熨燙設備及常規保養配件、一套防滑鏈和全尺寸備胎等常用隨車器材。
